Monoblock-Wärmepumpe: Kompakt und unkompliziert

Von einer Monoblock-Wärmepumpe sprechen Heizungsfachleute, wenn bei einer Luft/Wasser-Wärmepumpe alle Komponenten des Kältekreislaufs in einem Gerät eingebaut sind. Das heißt, dass der Hersteller

• den Verdichter (auch Kompressor genannt),

• den Kondensator (auch Verflüssiger genannt),

• das Expansionsventil und

• den Verdampfer

kompakt zu einer Einheit zusammenführt.

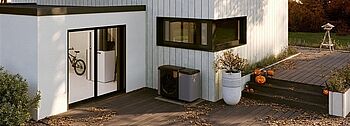

Monoblock-Wärmepumpen gibt es in verschiedenen Bauweisen. In der Regel installiert der Heizungsbauer sie im Außenbereich Ihres Grundstücks. Es gibt aber auch Varianten, die im Inneren des Hauses ihren Platz finden. Die Außenaufstellung kommt deutlich häufiger zum Einsatz, während die Innenaufstellung relativ selten ist.¹

Im Unterschied zur Monoblock-Wärmepumpe sind bei der Split-Wärmepumpe die Komponenten des Kühlkreislaufs in zwei Geräte unterteilt: Eines steht im Außenbereich und eines im Innenbereich. In der Regel befinden sich der Verdampfer und das Expansionsventil in der Außeneinheit. In der Inneneinheit überträgt der Kondensator die Umweltwärme auf den Heizkreis im Inneren. Der Verdichter der Wärmepumpe kann je nach Bauart entweder in der Außeneinheit oder in der Inneneinheit stecken.

Der Wärmespeicher für Pufferwasser und gegebenenfalls auch für die Warmwasserbereitung befindet sich sowohl bei der Monoblock-Variante der Luftwärmepumpe als auch bei der Split-Variante innerhalb des Hauses.

Wie bei jeder Wärmepumpe entnimmt der Kältekreislauf in der Monoblock-Wärmepumpe die Umweltwärme von außen, um damit Heizwärme bereitzustellen. Dieser Schritt findet im Verdampfer der Wärmepumpe statt.

Anschließend verdichtet der Kompressor das Kältemittel in der Wärmepumpe und erhöht den Druck. Dabei steigt die Temperatur an. Der Kondensator überträgt die Wärme des Kältemittels auf den Heizkreis.

Die Wärmepumpe kann nun das Haus heizen und Warmwasser erzeugen. Gleichzeitig sorgt die Abkühlung des Kältemittels dafür, dass es sich wieder verflüssigt. Im Expansionsventil entspannt sich dann der Druck und der Kreislauf beginnt von vorne.

Da bei einer Monoblock-Wärmepumpe das außen erwärmte Heizungswasser durch den Garten ins Haus fließt, sind die Wärmeverluste umso größer, je weiter die Monoblock-Wärmepumpe vom Haus entfernt steht. Daher sollte diese Variante immer dicht am Haus ihren Platz finden. Bei einem Split-Gerät sind Sie bei der Wahl des Aufstellungsortes der Außeneinheit flexibler.
