Innenaufstellung der Wärmepumpe: Vor- und Nachteile im Vergleich zur Außenaufstellung

Sie möchten sich eine Wärmepumpe anschaffen? Dann stellt sich nicht nur die Frage nach der Energiequelle, sondern auch die nach dem Aufstellungsort. Wer sich für eine Luft/Wasser-Wärmepumpe entscheidet, hat die Wahl zwischen Außenaufstellung und Innenaufstellung der Wärmepumpe. In diesem Beitrag gehen wir detailliert darauf ein, wie sich die Aufstellvarianten voneinander unterscheiden und welche Vor- und Nachteile es gibt.

Inhaltsverzeichnis

  1. Die Funktionsweise der Wärmepumpe
  2. Welche Wärmepumpen-Arten gibt es?
  3. Wärmepumpe innen aufstellen: Diese Varianten gibt es
  4. Wissenswertes rund um die Innenaufstellung der Wärmepumpe
  5. Was ist besser: Innen- oder Außenaufstellung?

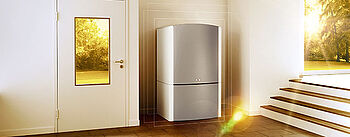

Wärmepumpe Innenaufstellung: Flur BWL-1-I

Die Funktionsweise der Wärmepumpe

Die Wärmepumpe ist ein besonders effizientes und umweltfreundliches Heizsystem und das zeigt sich auch in den Zahlen: Im Jahr 2018 entschieden sich schon 41,2% aller Bauherren für die Investition in eine Wärmepumpe – zehn Jahre zuvor waren es gerade einmal 18,5%.1 Ebenso im Bestandsbau gewinnt die Wärmepumpe an Attraktivität: Sie überzeugt auch als effiziente Hybridheizung mit konventionellen Heizkesseln.

Wätmrpumpe Innenaufstellung: Wärmepumpen in neuen Wohngebäuden

Die Funktionsweise der Wärmepumpe basiert auf dem umgekehrten Prinzip des Kühlschranks. In einem Kreislauf zirkuliert ein spezielles Kältemittel. Das nimmt über die Außenluft, das Grundwasser oder den Erdboden Energie auf und dabei verdampft. Ein elektrischer Kompressor verdichtet das nun gasförmige Kältemittel und erhöht dadurch die Temperatur weiter.

Das Temperaturniveau ist nun hoch genug, um die Wärmeenergie dem Heizkreislauf zuzuführen. Im Anschluss wird das Kältemittel wieder entspannt und der Kreislauf beginnt von vorn. Durch dieses Funktionsprinzip kann die Wärmepumpe das Vielfache der aufgewendeten elektrischen Energie in Form von Wärme zur Verfügung stellen.

  • Vorteile von Wärmepumpen im Vergleich zu konventionellen Heizungen:

  • keine Nutzung fossiler Brennstoffe

  • CO2-neutrale Betriebsweise bei Nutzung von Photovoltaik-Strom

  • geringe Heizkosten durch die Nutzung frei verfügbarer Umgebungswärme

  • geringer Wartungsaufwand

  • Wertsteigerung der Immobilie

  • mehr Unabhängigkeit von der Preisentwicklung fossiler Brennstoffe

Welche Wärmepumpen-Arten gibt es?

Die verschiedenen Arten an Wärmepumpen unterscheiden sich vor allem in Hinblick auf die Wärmequelle. Die Art der Wärmequelle und das jeweilige Temperaturniveau beeinflussen die technische Auslegung der Wärmepumpe. Bei der Anschaffung einer Wärmepumpe ist daher im ersten Schritt zu klären, welche Energiequelle für den individuellen Einsatzzweck infrage kommt.

Die wichtigsten Wärmepumpen-Arten sind:

  • Luft/Wasser-Wärmepumpe
  • Wasser/Wasser-Wärmepumpe
  • Sole/Wasser-Wärmepumpe

Die einzelnen Arten unterscheiden sich auch im Hinblick auf den Installationsaufwand, den Wirkungsgrad und die Investitionskosten.

Umweltenergie Wärmepumpe Arten: Sole Wasser Luft Grafik
  1. Luft/Wasser-Wärmepumpe

    Die Luft/Wasser-Wärmepumpe – auch bekannt unter dem Begriff Luftwärmepumpe – nutzt die in der Außenluft enthaltene Wärmeenergie, um das im Kreislauf zirkulierende Kältemittel zu verdampfen. Luft/Wasser-Wärmepumpen können wahlweise im Gebäudeinneren, in Außenbereichen oder als Split-Lösung aufgestellt werden.

    Zu den Vorteilen der Luftwärmepumpe gehören die vergleichsweise geringen Investitionskosten, der überschaubare Installationsaufwand und die vielseitigen Aufstellmöglichkeiten.

  2. Wasser/Wasser-Wärmepumpe

    Mit einer Wasser/Wasser-Wärmepumpe können Sie die kostenlos verfügbare Energie des Grundwassers zum Heizen nutzen. Grundwasser hat eine das ganze Jahr über mehr oder weniger konstante Temperatur von etwa 10°C. Eine Wasser/Wasser-Wärmepumpe arbeitet daher sehr effizient.

    Allerdings ist der genehmigungsrechtliche und technische Aufwand für die Erschließung der Wärmequelle bei dieser Wärmepumpe höher. Dabei sind Faktoren wie die Wasserzusammensetzung und die Wassermenge zu berücksichtigen.

  3. Sole/Wasser-Wärmepumpe

    Die Sole/Wasser-Wärmepumpe (oder auch Erdwärmepumpe) nutzt die Energie des Erdreichs, um Wärme zu gewinnen. Auch hier ist der Wirkungsgrad aufgrund der konstant hohen Temperatur der Wärmequelle relativ hoch.

    Dabei gibt es zwei technische Ausführungen: Zum einen können Sie Erdkollektoren oberflächennah unter Ihrem Grundstück verlegen. Zum anderen können Sie Erdsonden schräg oder vertikal in den Erdboden einbringen. Erdkollektoren eignen sich aufgrund der großen Fläche vor allem für Neubauten. Erdsonden können später noch installiert werden.

  4. Luft/Luft-Wärmepumpe

    Zusätzlich zu diesen drei wichtigsten Arten der Wärmepumpe gibt es der Vollständigkeit halber noch die Luft/Luft-Wärmepumpe. Luft hat ein sehr eingeschränktes Potenzial zur Übertragung von Wärme. Die Luft/Luft-Wärmepumpe eignet sich daher ausschließlich für Gebäude mit einem sehr geringen Wärmebedarf und einem installierten Lüftungssystem.

    Zudem erzeugt das Heizen durch warme Luft eine unangenehmere und teils auch ungesündere Wärme als zum Beispiel durch eine Fußbodenheizung oder andere wasserführende Systeme. Diese Art der Wärmepumpe nutzt meist die Abluft der Lüftungsanlage als Energiequelle.

Wärmepumpe Arten

Die verschiedenen Arten der Wärmepumpe

Alle Informationen rund um die verschiedenen Arten von Wärmepumpen finden Sie hier! Weiterlesen

Welche dieser Arten gibt es für die Innenaufstellung?

Bei der Aufstellung der Wärmepumpe ergeben sich Unterschiede zwischen den verschiedenen Wärmepumpen-Arten. Die Wasser/Wasser-Wärmepumpe und die Sole/Wasser-Wärmepumpe sind baubedingt ausschließlich für die Außenaufstellung geeignet., Die Luft/Wasser-Wärmepumpe können Sie jedoch wahlweise im Gebäudeinneren oder außerhalb des Hauses auf Ihrem Grundstück platzieren.

Interessieren Sie sich also für den Unterschied zwischen Wärmepumpen-Innenaufstellung und -Außenaufstellung, ist ausschließlich die Luft/Wasser-Wärmepumpe von Relevanz. Aus diesem Grund soll es im weiteren Artikel vorrangig um jene Luftwärmepumpe gehen. Die Luft/Luft-Wärmepumpe spielt als Sondervariante für Lüftungssysteme bei dieser Betrachtung keine Rolle.

Wärmepumpe innen aufstellen: Diese Varianten gibt es

Die Funktionsweise einer Luft/Wasser-Wärmepumpe zur Innenaufstellung unterscheidet sich nicht von der Außenaufstellung. Die innen aufgestellte Luftwärmepumpe saugt über ein Gitter in der Fassade Luft aus der Umgebung an und nutzt somit die gleiche Energiequelle wie eine Wärmepumpe zur Außenaufstellung. Dadurch ergeben sich auch im Hinblick auf die Energieeffizienz und die Wirtschaftlichkeit der Wärmepumpe nur geringe Unterschiede zwischen der Innen- und Außenaufstellung.

Die Innenaufstellung einer Wärmepumpe lässt sich insbesondere im Neubau leicht realisieren, da Sie den erforderlichen Platz von Beginn an bei der Planung berücksichtigen können. Doch auch im Bestandsbau ist die Anschaffung einer Wärmepumpe für den Inneneinsatz grundsätzlich möglich.

Je nach baulichen Gegebenheiten und persönlicher Vorliebe können Sie sich zwischen zwei verschiedenen technischen Ausführungen entscheiden:

  • Monoblock-Variante
  • Split-Variante

Heizungsbauer finden

Finden Sie hier einen kompetenten Installateur-Betrieb, der Sie zur Wärmepumpe berät.

Die Monoblock-Wärmepumpe: Kompakte und fertig montierte Einheit

Bei einer Monoblock-Wärmepumpe handelt es sich um eine fertig montierte Einheit. Diese ist bereits mit einem geprüften Kältekreis ausgestattet. Alle erforderlichen Bauteile sind in der Monoblock-Wärmepumpe zentral in einem Gerät untergebracht.

Lediglich die Schnittstellen zur Ansaugung und Ableitung der Außenluft sowie zum Heizkreis sind noch zu montieren. Der Aufwand zur Installation jener Luftwärmepumpe ist aus diesem Grund vergleichsweise gering. Der Installateur muss kein ausgebildeter Kältetechniker sein.

Die Monoblock-Variante eignet sich sowohl zur Innen- als auch zur Außenaufstellung. Bei der Innenaufstellung liegt die gesamte Technik geschützt im Heizungsraum. Sie ist deshalb keinen Witterungseinflüssen ausgesetzt. Jedoch brauchen Sie Platz im Keller oder Haustechnikraum und müssen auf die Lautstärke achten.

Wenn Sie sich für eine Außenaufstellung entscheiden, ist der Platzbedarf weniger problematisch. Zudem fallen die Wanddurchbrüche kleiner aus, da lediglich die Heizwasserleitungen durch die Gebäudehülle verlegt werden. Im Außenbereich kann es zur Geräuschentwicklung kommen. Diese fällt in der Regel aber sehr gering aus und liegt innerhalb der zulässigen Lärmwerte in Wohngebieten. Monoblock-Wärmepumpen zur Außenaufstellung sind etwas teurer als die Varianten zur Innenaufstellung.

Die Split-Wärmepumpe: Ein Kältekreis mit zwei Geräteeinheiten

Der Kältekreis in Split-Wärmepumpen hingegen ist auf zwei Geräteeinheiten aufgeteilt: Der  Prozess der Wärmeerzeugung findet vollständig im Außengerät mit dem Verdampfer und Verdichter statt. Verflüssiger und Entspannungsventil sind im Innengerät integriert. Die beiden Einheiten sind über zwei Kältemittelleitungen miteinander verbunden.

Das Außengerät nimmt die Umgebungswärme auf und verdichtet diese im Kompressor auf einen höheren Druck. Das heiße Gas strömt in das Innengerät und erwärmt hier das Heizungswasser. Nach dem Verflüssigen und Entspannen fließt das Kältemittel wieder zurück an die Außeneinheit.

Die Montage einer Split-Wärmepumpe ist durch das Bauprinzip mit zwei Geräten komplizierter als bei der Monoblock-Variante. Die beiden Einheiten werden über einen Kältekreislauf miteinander verbunden. Deshalb benötigen Sie zur Installation einen qualifizierten Heizungsbauer mit Kälteschein.

Wissenswertes rund um die Innenaufstellung der Wärmepumpe

Bei der Innenaufstellung einer Wärmepumpe sind verschiedene bauliche Anforderungen zu berücksichtigen. Wenn Sie sich bei einem Neubau für die Anschaffung einer Wärmepumpe entscheiden, können Sie die Anforderungen von Beginn an in Ihre Planung einfließen lassen. Im Bestandsbau ergeben sich in vielen Fällen aber auch geeignete Aufstellorte für dieses Heizsystem.

Bauliche Erschließung

Monoblock-Wärmepumpen zur Innenaufstellung saugen Umgebungsluft von außen an und führen sie ins Gebäudeinnere. Das bedeutet: Für die Installation der Wärmepumpe sind passgenaue Wanddurchbrüche erforderlich, um Luftkanäle verlegen zu können. Darüber hinaus ist ein Kondensatablauf notwendig, um das im Betrieb anfallende Kondensat abzuführen. Der Raum sollte also einen Abwasseranschluss haben.

Geeignete Standorte für die Wärmepumpe zur Innenaufstellung

Moderne Wärmepumpen für die Innenaufstellung sind zwar recht kompakt, können aber mehrere Hundert Kilogramm wiegen. Deshalb muss das Gerät auf einer ebenen Fläche mit einer entsprechenden Tragkraft aufgestellt werden. Grundsätzlich kommen folgende Orte infrage.

  • Keller

  • Hauswirtschaftsraum

  • Erdgeschoss (je nach Tragfähigkeit)

  • Dachgeschoss (je nach Tragfähigkeit)

Sie möchten Ihre Luftwärmepumpe im Keller aufstellen? Dann ist zu berücksichtigen, dass dieser ebenerdig oder halb-ebenerdig angelegt ist. So lässt sich gewährleisten, dass die Luftkanäle überirdisch nach außen geführt werden können. Achten Sie in Kellerräumen besonders darauf, dass der Boden eben ist und der Raum gut zugänglich – etwa für Wartungsarbeiten.

Wenn Sie die Luftwärmepumpe hingegen im Erdgeschoss oder Dachgeschoss unterbringen möchten, ist im Vorfeld die Tragfähigkeit der Böden zu prüfen. Holzdecken haben zum Beispiel meist nicht genug Tragkraft.

Thermische Kurzschlüsse vermeiden

Fachleute sprechen von einem thermischen Kurzschluss, wenn die Wärmepumpe die an die Umgebung abgegebene kalte Abluft direkt wieder ansaugt. In diesem Fall arbeitet die Wärmepumpe ineffizient, da die angesaugte Zuluft kälter als die Umgebungsluft ist. Ein ausreichender Abstand zwischen Luftauslass und -einlass ist daher wichtig. Um thermische Kurzschlüsse zu vermeiden, bietet es sich an, die beiden Luftkanäle an einer Hausecke zu realisieren.

Geräuschentwicklung bei der Innenaufstellung einer Wärmepumpe

Auch modernste Wärmepumpen arbeiten nicht völlig geräuschfrei. Achten Sie daher bei der Innenaufstellung auf einen ausreichenden Schallschutz – und auf niedrige Schallwerte bei der Auswahl des Geräts.

Tipps, um akustische Beeinträchtigungen auf ein Minimum zu reduzieren

  • Ansaug- und Ausblasöffnungen nicht in unmittelbarer Nähe der Fenster bestimmter Räume platzieren, wie Schlaf- oder Arbeitszimmer.

  • auf einen ebenen Untergrund achten, um die Übertragung von Körperschall auf das Gebäude zu vermeiden

  • flexible Verbindungsschläuche zur Schwingungsentkopplung benutzen

  • bei der Führung der Luftausblasöffnung Nischen und Mauerecken vermeiden

  • Luftansaugöffnungen zu viel befahrenen Straßen vermeiden

Kosten für die Innenaufstellung einer Wärmepumpe

Die Kosten einer Luftwärmepumpe zur Innenaufstellung hängen im Wesentlichen vom Wärmebedarf des Gebäudes ab. Darüber hinaus sind die Kosten von den baulichen Gegebenheiten abhängig.

So erhöhen sich die Kosten, wenn zur Aufstellung der Wärmepumpe noch ein ebenerdiges Fundament gebaut werden muss. Auch bei langen, beziehungsweise komplizierten, Luftkanälen steigen die Kosten an. Bei einem modernen Einfamilienhaus mit gutem Dämmstandard können Sie bei einer Luftwärmepumpe von durchschnittlich 15.000 bis 22.000 Euro inklusive Installation ausgehen.

Tipp zur Förderung

  • Bestandsgebäude: Das Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) belohnt die Investition in eine Wärmepumpe mit einer Förderung von bis zu 35%. Beim Austausch einer Ölheizung bekommen Sie sogar 45% der förderfähigen Kosten erstattet. Mit individuellem Sanierungsfahrplan kommen Sie auf bis zu 50%.Voraussetzung ist, dass das Gerät sehr effizient ist.
  • Neubau: Neue Wohngebäude werden im Rahmen der Effizienzhaus-Standards gefördert. Eine effiziente Wärmepumpe hilft Ihnen dabei, einen hohen Standard mit mehr Fördergeldern zu erreichen.

Was ist besser: Innen- oder Außenaufstellung?

Für die Effizienz einer Wärmepumpe spielt es keine große Rolle, ob sie innen oder außen aufgestellt wird. Geräte zur Innenaufstellung sind üblicherweise etwas günstiger als Wärmepumpen zur Außenaufstellung. Die Anforderungen an die Witterungsbeständigkeit sind bei Außengeräten nämlich etwas höher sind.

Die Innenaufstellung der Luftwärmepumpe erfreut sich vor allem im Neubau großer Beliebtheit: Hier können die baulichen Anforderungen von Beginn an berücksichtigt werden. Im Bestandsbau ist eine Außenaufstellung aus Platzgründen meist einfacher zu realisieren. Als Mittelweg zwischen Innen- und Außenaufstellung ist gegebenenfalls auch eine Split-Lösung interessant.

Andreas Wurm,
M.Sc.

Über den Autor

Andreas Wurm absolvierte seinen Bachelor of Science in Maschinenbau an der RWTH Aachen University und schloss einen Master in Energietechnik (Spezialisierung Erneuerbare Energien) an derselben Universität an. Nach seinem Studium war er von 2014 bis 2016 Projektingenieur in der Branche Heizungs- und Klimatechnik.

1 Statista: Anteil der Wärmepumpen im Neubau in Deutschland in den Jahren 2000 bis 2018
